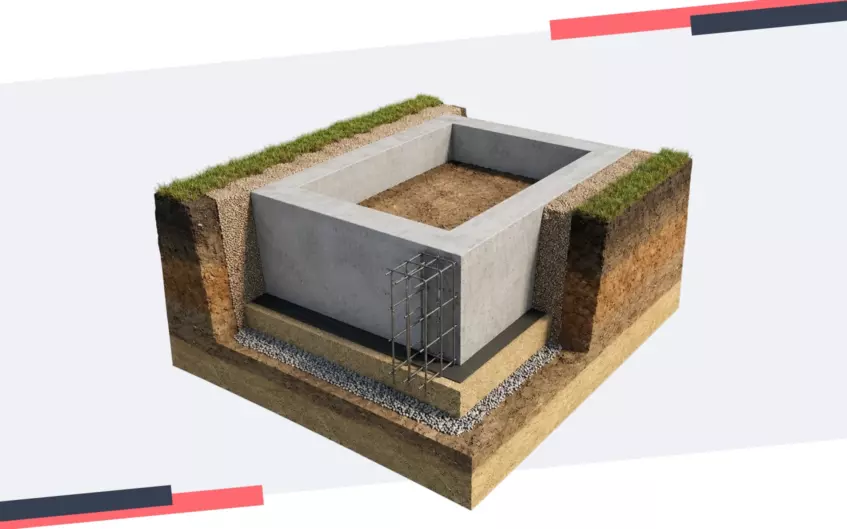

Ленточный фундамент представляет собой непрерывное железобетонное основание, проходящее под наружными и внутренними несущими стенами здания. Его применяют при строительстве частных домов, гаражей, бань, хозяйственных построек и других объектов с относительно простой конфигурацией.
Сделать ленточный фундамент своими руками возможно, однако начинать работы без исследования грунта и расчета нагрузок рискованно. Ширина ленты, глубина заложения, схема армирования и характеристики бетона зависят не от удобства строителей, а от массы здания, уровня грунтовых вод, глубины промерзания и несущей способности почвы.
Содержание
Изучение грунта и расчет будущего основания
Первый этап строительства проходит еще до доставки материалов на участок. Необходимо выяснить, на каком грунте будет стоять здание и как этот грунт ведет себя при увлажнении, промерзании и сезонном изменении температуры.
Даже на соседних участках геологические условия могут различаться. Под слоем плотного песка иногда находится водонасыщенная глина, торф или рыхлый насыпной грунт. Если опереть фундамент на нестабильное основание, лента может получить неравномерную осадку. Результатом становятся трещины в бетоне, перекосы стен, заклинивание дверей и повреждение отделки.
Инженерно-геологические работы позволяют установить:
- состав и последовательность грунтовых слоев;
- глубину расположения плотного несущего грунта;
- уровень грунтовых вод;
- склонность почвы к морозному пучению;
- расчетное сопротивление основания;
- вероятность просадки или сезонного подтопления.
На основании полученных данных проектировщик определяет тип фундамента, глубину его заложения, ширину подошвы и конструкцию арматурного каркаса.
Мелкозаглубленная или заглубленная лента
Мелкозаглубленный фундамент обычно рассматривают для сравнительно легких построек, возводимых на устойчивых грунтах. Такой вариант требует правильно подготовленного основания, эффективного отвода воды и, при необходимости, утепления отмостки.
Заглубленную ленту используют под тяжелые здания, дома с подвалом или объекты, для которых необходимо передать нагрузку на более плотные слои грунта. Глубину подошвы нельзя назначать только по таблице промерзания. Ее определяют с учетом геологии, режима эксплуатации здания и расчетных нагрузок.
Какие параметры необходимо рассчитать заранее
До начала земляных работ должны быть известны:
- ширина фундаментной ленты;
- отметка ее подошвы;
- высота цокольной части;
- расположение внутренних несущих участков;
- класс бетона по прочности;
- требования по водонепроницаемости и морозостойкости;
- диаметр и количество продольных арматурных стержней;
- шаг поперечных хомутов;
- толщина защитного слоя бетона.
Для малоэтажного строительства нередко применяют бетон классов В22,5 или В25, но использовать эти значения как универсальный стандарт нельзя. Характеристики смеси должны соответствовать проекту, условиям эксплуатации и нагрузке на фундамент.
Разметка участка, траншея и подготовка подушки
После определения размеров фундамента строительную схему переносят на участок. Разметка должна показывать не только внешний контур здания, но и положение внутренних несущих стен, вводов коммуникаций, крыльца и других элементов, связанных с основанием.
Работу начинают с привязки здания к границам участка. По углам устанавливают колышки или обноску, после чего натягивают шнуры, обозначающие оси фундамента.
Геометрию проверяют несколькими способами:
- измеряют длину каждой стороны;
- сравнивают диагонали прямоугольных участков;
- контролируют углы;
- проверяют параллельность противоположных линий;
- фиксируют единую высотную отметку.
Совпадение диагоналей помогает проверить прямоугольность контура, но одной этой проверки недостаточно. На сложных планах необходимо контролировать каждый отдельный участок.
Разработка траншеи
Грунт вынимают вручную или экскаватором. Механизированная разработка ускоряет работу, однако последние сантиметры до проектной отметки желательно выбирать аккуратно, не нарушая естественную структуру основания.
Дно траншеи должно быть ровным. Локальные углубления нельзя заполнять рыхлым грунтом, вынутым во время копки. Такие места подсыпают песком или другим предусмотренным проектом материалом с обязательным уплотнением.
Если стенки траншеи осыпаются, необходимо увеличить ширину выемки, выполнить откосы либо применить временное крепление. Работать в глубокой траншее с неукрепленными вертикальными стенками опасно.
Устройство песчано-щебеночной подготовки
Под фундаментом часто формируют уплотненную подушку из песка, щебня или их комбинации. Она используется для выравнивания основания, распределения давления и устройства технологической поверхности под дальнейшие работы.
Типовой порядок выглядит так:
- Дно траншеи очищают от рыхлого грунта и воды.
- Песок укладывают отдельными слоями.
- Каждый слой увлажняют при необходимости и уплотняют виброплитой.
- Поверх песка распределяют щебень, если он предусмотрен проектом.
- Отметку и плотность подготовки проверяют до установки опалубки.
Толщина подушки определяется расчетом. Подсыпка в 20–30 см не может автоматически исправить слабый грунт. При наличии торфа, ила, рыхлой насыпи или водонасыщенных слоев может потребоваться замена грунта, устройство свай либо другой вариант основания.
В отдельных проектах поверх уплотненной подготовки выполняют бетонную подбетонку. Она создает ровную поверхность, упрощает монтаж арматуры и позволяет точно выдержать защитный слой.
Монтаж опалубки и контроль размеров ленты
Опалубка задает форму надземной и подземной части фундамента. Во время бетонирования она испытывает значительное боковое давление, поэтому недостаточно просто выставить щиты по натянутому шнуру. Конструкция должна сохранять размеры и не расходиться при заполнении смесью.
Для изготовления опалубки применяют:
- обрезную доску;
- ламинированную фанеру;
- влагостойкие плитные материалы;
- инвентарные металлические или комбинированные щиты.
Материал выбирают с учетом высоты ленты, объема бетона и возможности повторного использования.
Требования к готовой конструкции
Собранная опалубка должна:
- соответствовать проектной ширине фундамента;
- иметь вертикальные стенки;
- сохранять одинаковую отметку верхнего края;
- не иметь крупных щелей;
- выдерживать давление бетонной смеси;
- обеспечивать предусмотренный защитный слой арматуры.
Щиты соединяют перемычками, стяжками и распорками. Снаружи устанавливают подкосы, препятствующие смещению стенок. Чем выше опалубка, тем внимательнее необходимо рассчитывать расположение креплений.
Перед армированием следует повторно измерить ширину ленты, высоту, диагонали и положение осей. После установки тяжелого арматурного каркаса исправлять серьезные отклонения будет сложнее.
Отверстия для коммуникаций
Проходы водопровода, канализации, электрокабелей и других сетей предусматривают заранее. В нужных местах устанавливают гильзы, диаметр которых позволяет провести трубу и выполнить герметизацию зазора.
Пробивать отверстия в готовом фундаменте нежелательно. Алмазное бурение может использоваться в отдельных случаях, но любое вмешательство в железобетон необходимо согласовывать с расположением арматуры.
Внутреннюю поверхность деревянной опалубки можно закрыть пленкой. Она уменьшает потерю цементного молочка через щели и облегчает демонтаж щитов. При этом пленка должна быть закреплена без крупных складок, способных оставить дефекты на поверхности бетона.
Сборка и установка арматурного каркаса
Бетон хорошо воспринимает сжатие, но значительно хуже работает на растяжение. Арматура принимает растягивающие усилия, возникающие при осадке грунта, температурных деформациях и неравномерной нагрузке от здания.
В ленточном фундаменте рабочими обычно являются продольные стержни, расположенные в верхней и нижней частях каркаса. Поперечные хомуты удерживают их в проектном положении и объединяют в пространственную конструкцию.
Какую арматуру используют
Для рабочих стержней часто применяют стальную арматуру периодического профиля класса А500С. Ее диаметр, количество и расположение определяются расчетом. Использовать тонкие стержни только потому, что здание небольшое, нельзя.
Каркас может включать:
- нижние продольные рабочие стержни;
- верхние продольные стержни;
- вертикальные и горизонтальные хомуты;
- дополнительные элементы в углах;
- усиление под внутренними стенами и участками повышенной нагрузки;
- выпуски для соединения с колоннами, стенами или плитой.
Арматуру чаще соединяют вязальной проволокой. Сварку допускают только для материала и соединений, предусмотренных проектом. Неконтролируемая сварка способна ослабить стержни и изменить свойства металла в зоне нагрева.
Защитный слой бетона
Арматура не должна соприкасаться с грунтом, подбетонкой или стенками опалубки. Между металлом и внешней поверхностью фундамента оставляют защитный слой бетона. Его толщина зависит от условий эксплуатации и указывается в проекте.
Для фиксации каркаса применяют специальные пластиковые подставки и дистанционные элементы. Куски кирпича, древесины и случайные обломки бетона для этой цели не подходят. Кирпич способен впитывать влагу и разрушаться, а деревянные вставки остаются внутри конструкции и создают дефектные зоны.
Армирование углов и пересечений
Углы ленточного фундамента нельзя собирать из двух отдельных сеток, просто состыкованных крест-накрест. В этих местах возникают значительные напряжения, поэтому продольная арматура должна сохранять непрерывность.
Для соединения используют Г-образные и П-образные элементы, анкеровку стержней и нахлесты расчетной длины. Аналогично усиливают примыкания внутренних лент к наружному контуру.
После сборки проверяют:
- число продольных стержней;
- диаметр арматуры;
- шаг хомутов;
- длину нахлестов;
- армирование углов;
- защитный слой;
- жесткость всего каркаса;
- положение закладных элементов и гильз.
Каркас не должен смещаться при ходьбе рабочих и подаче бетонной смеси. Наступать непосредственно на арматуру во время заливки нежелательно. Для перемещения устраивают временные настилы.
Бетонирование без разрывов и правильный уход за фундаментом
Заливку желательно выполнить за один рабочий цикл. Непрерывное бетонирование позволяет получить монолитную ленту без ослабленных горизонтальных и вертикальных швов.
Перед началом работ проверяют подъезд для техники, готовность опалубки, количество рабочих, наличие глубинного вибратора и возможность равномерно распределять смесь по всему контуру.
Подбор бетонной смеси
При заказе учитывают не только класс бетона по прочности. В заявке также могут указываться:
- подвижность смеси;
- морозостойкость;
- водонепроницаемость;
- тип и крупность заполнителя;
- наличие специальных добавок;
- температурные условия бетонирования.
Подвижность должна соответствовать способу подачи и плотности армирования. Слишком жесткую смесь трудно качественно распределить внутри густого каркаса. Чрезмерно подвижный состав без правильно подобранных добавок может расслаиваться.
Добавлять воду в готовую смесь для облегчения укладки нельзя. Это изменяет водоцементное отношение, снижает прочность, повышает усадку и увеличивает пористость бетона.
Как укладывают бетон
Смесь распределяют последовательно по всему периметру. Не следует сначала полностью заполнять один угол, а затем переходить на противоположную сторону. Это создает неравномерную нагрузку на опалубку и увеличивает риск образования рабочих швов.
Бетон укладывают слоями и уплотняют глубинным вибратором. Рабочую часть оборудования погружают вертикально, захватывая предыдущий слой. Вибратор не используют для перемещения смеси на большое расстояние и не прижимают надолго к арматуре или опалубке.
Признаки достаточного уплотнения:
- прекращение интенсивного выхода крупных пузырьков воздуха;
- появление цементного молочка на поверхности;
- оседание смеси;
- заполнение пространства вокруг арматуры.
Слишком продолжительная вибрация также вредна. Она может привести к расслоению, при котором крупный заполнитель опускается вниз, а цементное молочко концентрируется сверху.
Высоту свободного сбрасывания бетона ограничивают, чтобы смесь не разделялась на фракции. При высокой опалубке используют желоба, рукава или другие приспособления для аккуратной подачи.
Выравнивание и выдерживание
После заполнения опалубки верхнюю поверхность выравнивают по контрольным отметкам. Затем бетон закрывают пленкой или влажным укрывным материалом.
Главная задача в первые дни – не допустить быстрого испарения воды. При жаркой и ветреной погоде открытая поверхность может пересохнуть еще до завершения начального набора прочности. Это приводит к появлению усадочных трещин.
Бетон периодически увлажняют, не размывая его поверхность струей воды. В холодную погоду применяют противоморозные добавки, утепление или прогрев. Заливка при отрицательной температуре без специальной технологии недопустима: замерзшая вода нарушает формирование цементного камня.
Срок демонтажа опалубки определяют по фактически набранной прочности. Ориентироваться только на количество прошедших суток неправильно. Температура, состав смеси и условия выдерживания заметно влияют на скорость твердения.
При температуре около +20 градусов бетон набирает основную расчетную прочность приблизительно за 28 суток. Это не означает, что до этого момента возле фундамента запрещены любые работы, однако нагружать конструкцию стенами и перекрытиями следует с учетом проекта и фактической прочности бетона.
Надежность ленточного фундамента зависит от точного соблюдения всей технологии – от оценки грунта до выдерживания залитой ленты.
